Capteur MAP (Manifold Absolute Pressure) SEIM : Rôle, Fonctionnement, Choix et Installation
Le capteur MAP (Manifold Absolute Pressure) est un élément essentiel dans la gestion du moteur, puisqu'il mesure la pression absolue dans le collecteur d'admission. Ces données permettent à l'unité de contrôle moteur (ECU) de calculer la quantité d'air aspirée par le moteur et d'ajuster l'injection de carburant. Pour éviter des pannes coûteuses et maintenir les performances de votre véhicule, il est important de choisir des capteurs MAP SEIM offrant une fiabilité et une durabilité exceptionnelles.
Qu'est-ce qu'un capteur MAP ?
Le capteur MAP mesure la pression absolue dans le collecteur d'admission et envoie cette information à l'unité de contrôle moteur (ECU). Cette pression est un indicateur direct de la quantité d'air aspirée par le moteur, ce qui permet à l’ECU de calculer avec précision la charge moteur et d’ajuster en conséquence l'injection de carburant et le moment d'allumage.
Fonctions principales du capteur MAP :
- Calcul de la densité de l’air : Le capteur MAP permet de mesurer la pression atmosphérique et la pression d’admission pour déterminer la densité de l’air dans le moteur, essentielle pour un mélange air/carburant optimal.
- Ajustement du mélange air-carburant : En fonction des données de pression, l’ECU ajuste le volume de carburant injecté pour assurer une combustion efficace.
- Optimisation des performances moteur : Un bon fonctionnement du capteur MAP permet d’améliorer les performances moteur, la consommation de carburant et de réduire les émissions polluantes.
- Surveillance des surpressions (turbo) : Dans les véhicules équipés de turbocompresseurs, le capteur MAP surveille également la surpression dans le système d'admission.
Le capteur MAP fonctionne généralement en combinaison avec un capteur de température d'air (IAT) ou un capteur MAF (Mass Air Flow) pour ajuster plus précisément les réglages de l’ECU. Certains capteurs MAP sont équipés d’une thermistance pour mesurer la température de l'air d'admission, en plus de la pression. Cela permet de combiner les informations de température et de pression pour améliorer encore le calcul de la densité de l'air. Les thermistances utilisées dans les capteurs MAP sont généralement des thermistances NTC (Negative Temperature Coefficient).
Comment Choisir un capteur MAP ?
Le choix du capteur MAP doit être adapté aux spécificités de votre véhicule et de son moteur. Voici les principaux critères à considérer :
- Compatibilité avec le véhicule : Comme pour la plupart des capteurs de moteur, chaque véhicule nécessite un capteur spécifique. Il est donc crucial de choisir un capteur qui soit compatible avec votre véhicule et avec le modèle de moteur que vous utilisez. Vérifiez les références d’origine ou consultez les spécifications du constructeur pour éviter toute erreur d’adaptation.
- Type de capteur :
- Capteur MAP simple : Mesure uniquement la pression absolue dans le collecteur d'admission.
- Capteur MAP combiné avec thermistance : Mesure à la fois la pression et la température de l'air d'admission pour une gestion plus précise du moteur. Choisissez le capteur selon les besoins de votre système de gestion moteur.
- Plage de pression et de température : Il est essentiel que le capteur soit capable de mesurer avec précision la plage de pression (en particulier pour les moteurs turbocompressés) et de température correspondant aux conditions de fonctionnement de votre moteur.

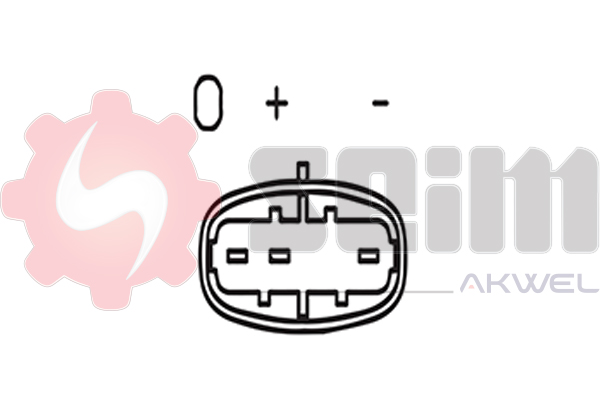

- Connectiques : Vérifiez que le connecteur correspond bien à celui de votre véhicule.
Installation des capteurs MAP
L'installation des capteurs MAP peut être réalisée par un professionnel ou par vous-même si vous avez les compétences nécessaires. Voici un guide simplifié pour vous aider :
- Préparation : Avant de procéder à l’installation ou au remplacement, débranchez la batterie de votre véhicule pour éviter tout risque de court-circuit ou de dommage à l’ECU.
- Localisation du capteur MAP : Le capteur MAP est généralement situé sur le collecteur d’admission, souvent près du boîtier papillon ou du système EGR. Consultez le manuel du véhicule pour localiser l'emplacement exact.
- Retrait de l'ancien capteur : Localisez le capteur défectueux, débranchez les connecteurs et retirez-le en suivant les instructions du constructeur.
- Installation du nouveau capteur : Installez le nouveau capteur à l’endroit exact de l’ancien, en vous assurant qu’il est correctement fixé et que les joints sont bien étanches pour éviter les fuites d’air.
- Test de fonctionnement : Après avoir installé le capteur, rebranchez la batterie et démarrez le moteur pour tester son bon fonctionnement. Utilisez un outil de diagnostic OBD si nécessaire pour vérifier les valeurs de pression et de température mesurées par le nouveau capteur.
Entretien des capteurs MAP
Pour garantir la longévité et la précision de vos capteurs MAP, un entretien régulier est nécessaire. Voici quelques conseils :
- Nettoyage : Gardez les capteurs propres pour éviter l'accumulation de saletés qui pourrait affecter leur performance.
- Inspection Régulière : Vérifiez régulièrement l'état des capteurs pour détecter tout signe d'usure ou de dysfonctionnement.
- Remplacement Préventif : Remplacez les capteurs à intervalles réguliers selon les recommandations du constructeur pour éviter les pannes inattendues.
Découvrez dès à présent les capteurs MAP SEIM !
Le capteur MAP est crucial pour la gestion précise du moteur, notamment en ajustant le mélange air-carburant selon la pression et parfois la température dans le collecteur d’admission. Contactez-nous dès aujourd'hui pour en savoir plus et découvrir comment nos capteurs peuvent garantir une performance moteur optimale, une meilleure consommation de carburant et une réduction des émissions polluantes.
SEIM - Votre Partenaire pour des Solutions Fiables et Performantes
- Références trouvées 111

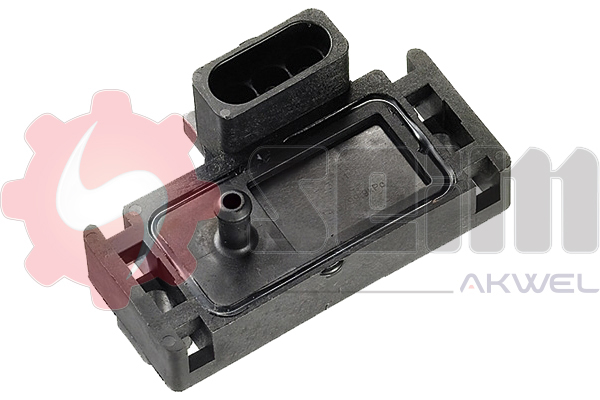

MAP01
Info Référence :
Références OE :
- 60811534
- 16137039
- 5946.07
- 5946.09
- 594607
- 594609
- 1920.4S
- 1920.FC
- 19204S
- 1920-4S
- 1920FC
- 1920-FC
- 5946-07
- 5946-09
- 7696064
- 1144809
- 1C1Y9F479AA
- 1C1Y-9F479-AA
- 9389131
- 12569240
- 3933024750
- 39330-24750
- 8933000153
- 0K95018211
- 0K950-18211
- 0235454532
- A 023 545 45 32
- A0235454532
- 815701
- 0815701
- 1238788
- 6238927
- 7700706876
- 77 00 706 876
- 89 33 000 153
- 1378162
- 3411400
- 31303211
Applications véhicules : 4
Pour marque et modèle
-
ID :536535
- OPEL CORSA A (S83) ( 1982-09 -> 1993-03 ) ID :536537
- OPEL CORSA A TR (S83) ( 1982-09 -> 1993-03 )
Toute mention de marques et modèles est utilisée uniquement dans le but de préciser les applications véhicule de nos références.

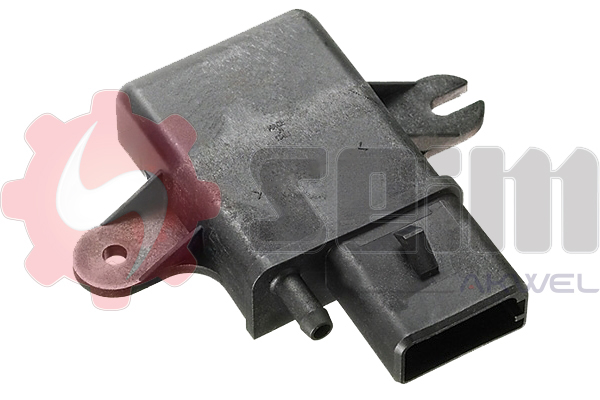

MAP02
Info Référence :
Références OE :
- 1648138
- E6EF9F479A2A
- E6EF-9F479A-2A
Applications véhicules : 10
Pour marque et modèle
-
ID :536539
- FORD TRANSIT III (T_ _) ( 1985-10 -> 1992-09 )
Toute mention de marques et modèles est utilisée uniquement dans le but de préciser les applications véhicule de nos références.
